碳纖維補強工程
碳纖維補強工法係利用強化碳纖維包覆於受損結構體外部,強化纖維以特配環氧樹脂固定於結構體後,使強化纖維及結構體合為一體,以增加結構體之握裹強度及韌性(如柱之軸力,梁之彎矩及剪力),以抵抗外力。唯在包覆強化纖維前應將結構體原有之瑕疵先行修復(如裂縫或鋼筋外露等)。

● 碳纖維材料具有輕質、高強度、抗腐蝕、耐老化、耐久性好、物理性能穩定等諸多優點。
● 用碳纖維材料修復補強混凝土結構是,與混凝土結構緊密貼合,利用碳纖維材料的抗拉強度達到增強構件承載能力。
● 這項技術具有施工簡便快捷、安全可靠、耐久性好,能適應各種複雜的結構外形,影響原結構的外觀等諸多優點。

特 點
● 抗拉強度高,是同等截面鋼材的7-10倍。
● 重量輕,比重只有普通鋼材的1/4。
● 耐久性好,可阻抗化學腐蝕和惡劣環境、氣候變化的破壞。
● 施工方便快捷、省力節時、施工品質易於保證。
● 適用範圍廣,混凝土構件、鋼結構、木結構均可進行補強。
● 可大幅度提高構件的承載能力、抗震性能和耐久性能。

用 途
● 各式建築物之樑、柱子、混凝土版之補強。
● 混凝土結構物、橋樑及建築物的梁、柱、面板補強。
● 隧道、港灣設施、煙囪、倉庫、廠房的補強。



強化碳纖維補強工法
1、 強化碳纖維補強工法係利用強化纖維包覆於結構體外部,強化纖維以環氧樹脂固定於結構體後,使強化纖維與結構體合為一體,以增加結構體之強度及韌性(如柱之軸力及樑之彎矩及剪力)。

  2、施工步驟如下:
  (1)先期表面處理:
  將混凝土表面鬆動部份全部清除,所有裂縫先須以低速低壓工法灌注再以EPOXY砂漿(SP502混加輕質砂1:1.5)攪拌調整至膏狀,披附平整後始可施工。
  (2)塗佈EPOXY底塗 SP-PN:
  將EPOXY底塗劑均勻以毛刷塗佈於施作表面,1M²約0.2kg。
  (3)塗佈EPOXY基層樹脂:
  底塗完全乾燥後(約底塗塗刷後4~~6小時),將EPOXY基層樹脂塗佈於施作表面。
  (4)貼附強化纖維:
  在EPOXY基層樹脂未初凝前,將強化纖維貼附於補強位置表面,並以手順纖維絲方向推展,使強化纖維平順貼附於補強牆面。
  (5)塗佈EPOXY基層樹脂:
  在強化纖維貼妥後繼以EPOXY基層樹脂面塗平均塗刷於強化纖維表面,使基層樹脂面塗全面浸潤樹脂。
  (6)貼覆一層碳纖布,基層數脂用量約需0.7kg,兩層約需1.7kg。
  (7)完工後表面處理: 依業主或建築師指定之面層施作完成面。
  ※(8)硬化之快慢是由大氣溫度控制,絕對不可增加或減少硬化劑混合量來控制硬化速度,變動A劑與B劑之混合比將造成硬化不良,降低膠劑的物性。
  (9)施工時若不慎沾到手或皮膚時、請用甲苯布擦拭、再用肥皂水清洗。

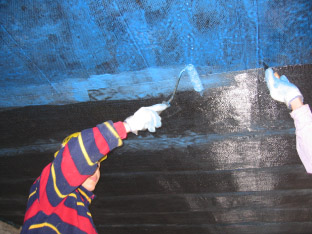

梁碳纖補強施作

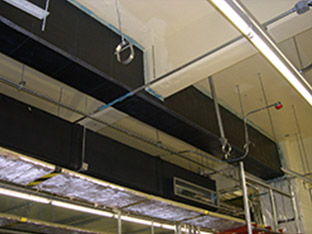

版碳纖補強施作

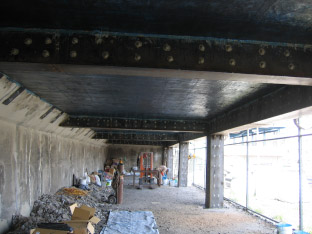

柱碳纖補強施作



圖片與說明:





01-頂版碳纖維補強工程
 積層樹脂(PN)施作



02-頂版碳纖維貼片補強工程
積層樹脂(RN)施作



03-頂版碳纖維貼片補強工程
第一層碳纖貼附





04-頂版碳纖維貼片補強工程
第二層積層樹脂(RN)塗佈



05-頂版碳纖維貼片補強工程
第二積層樹脂(RN)



06-頂版碳纖維貼片補強工程
第二層碳纖層貼附





07-頂版碳纖維貼片補強工程
第二層碳纖維貼附



08-頂版碳纖維貼片補強工程
完成面



09-頂版碳纖維貼片補強工程
完成面





10-頂版碳纖維貼片補強工程
完成面



11-頂版碳纖維補強工程
灑七厘石



12-頂版碳纖維補強工程
灑七厘石



13-頂版碳纖維補強工程
水泥砂漿施作
